Mesin Las Titik Plastik Ultrasonik

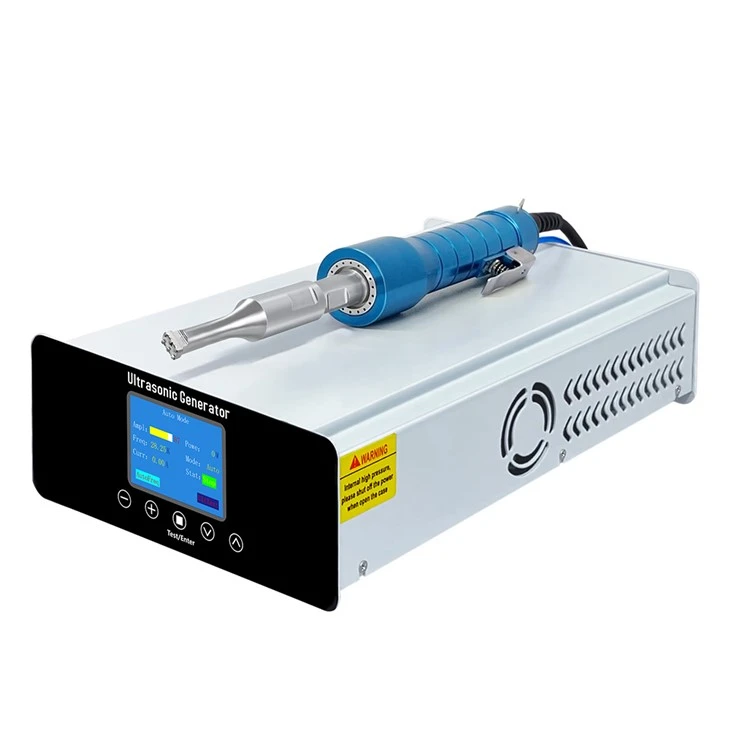

Mesin las ultrasonik genggam W10/W10S juga disebut mesin las titik ultrasonik genggam. Mesin ini terdiri dari generator ultrasonik, cangkang (tipe pegangan langsung), transduser ultrasonik, dan sambungan las ultrasonik. Mesin ini merupakan peralatan las manual ultrasonik yang dapat digerakkan dan dapat digunakan dengan mudah dengan mengencangkan cetakan. W10 digerakkan oleh generator ultrasonik sirkuit digital, yang mudah dioperasikan dan dapat secara otomatis melacak frekuensi resonansi optimal untuk memastikan bahwa generator ultrasonik, transduser, dan sambungan las berada dalam kondisi kerja terbaik. Mesin ini memiliki beberapa fungsi perlindungan abnormal seperti alarm arus berlebih, tegangan beban berlebih, suhu berlebih, kesalahan beban, kesalahan frekuensi, konsumsi daya berlebih, sambungan las, transduser, dll., yang menjamin keamanan.
Mesin Las Titik Plastik Ultrasonik merupakan penghubung utama dalam pembuatan komponen dan bodi otomotif serta memegang peranan penting.
Mesin las titik ultrasonik juga merupakan peralatan yang menggunakan teknologi pengelasan ultrasonik dan banyak digunakan dalam berbagai industri seperti bahan habis pakai cetak, mainan, kebutuhan sehari-hari, komunikasi, elektronik, perhiasan, jam tangan, kereta api, penerbangan, dll. Di antara semua itu, panel pintu otomotif adalah yang paling banyak digunakan.
Ada kasus aplikasi lainnya:
Kain kedap suara non woven, pilar plastik, paku keling komponen listrik, panel pintu mobil, logo mobil, dashboard, bantalan kain mobil, panel interior mobil, sepatu bot gigi manual, bantalan kaki mobil, penempatan folder, bumper, dll.
| Model | Frekuensi ultrasonik | Daya ultrasonik | Generator ultrasonik | Transduser ultrasonik | Klakson ultrasonik | Ukuran paket | Berat paket |
| W10 | 28kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 300W | JYD-2528-4P8-ARF | ∅10 | 540X340X290 | 8,5 kg |
| W20 | 30kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,6KG |
| 35kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,6KG | |
| 40kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,6KG | |
| W20S | 30kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3030-4P8-TMUK | ∅10 | 540X340X290 | 8,7KG |
| 35kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,7KG | |
| 40kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1000W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,7KG | |
| W30 | 20kHz±1kHz | 2900SP-W | Kurang dari atau sama dengan 1500W | JYD-3820-4P8-AMU | ∅20 | 540X340X290 | 8,8KG |
| 28kHz±1kHz | 2900SP | Kurang dari atau sama dengan 1500W | JYD-3828-4P8-AQ | ∅20 | 540X340X290 | 8,8KG |
Tanya Jawab Umum:
Q: Pmasalah yang perlu dipertimbangkan dalam desain jalur pengelasan ultrasonik
Karakteristik desain sambungan
1. Area kontak awal antara bagian-bagian harus kecil untuk berkonsentrasi dan mengurangi waktu dan konsumsi energi yang diperlukan untuk pengelasan. Selain itu, keruntuhan material yang lebih sedikit juga dapat mengurangi flash
2. Lebih baik memiliki desain posisi antara dua bagian yang saling menyatu, seperti pin posisi, lubang posisi atau bos dan alur pemandu, untuk menghindari perpindahan selama pengelasan.
3. Permukaan bagian tempat jalur pengelasan dirancang harus datar, dan fitur jalur pengelasan harus dirancang pada bidang yang sama, dengan bentuk penampang yang seragam, sehingga energi gelombang getaran dapat ditransmisikan secara seragam dan terus menerus ke jalur pengelasan.
Q: Dpertimbangan desain kawat fusi
Bila pengelasan ultrasonik diterapkan pada desain sambungan antar bagian, dua kondisi berikut harus dipertimbangkan sebelum tahap desain:
1. Jenis plastik apa yang digunakan untuk membentuk bagian-bagian?
2. Persyaratan kualitas dan fungsi bagian setelah pengelasan?
Secara umum, persyaratan fungsional produk jadi setelah pengelasan adalah:
1) Berapa besar dorongan yang dapat ditanggung sendi tersebut?
2) Apakah tertutup rapat, kedap air atau kedap udara?
3) Apakah ada persyaratan penampilan untuk bagian-bagian yang digabungkan?
4) Apakah luapan lem dapat diterima?
5) Apakah ada persyaratan lainnya? (seperti nilai ketahanan gaya benturan?)
Untuk keterangan lebih lanjut mengenai Ultrasonic Plastic Spot Welder, jangan sungkan untuk menghubungi kami!
