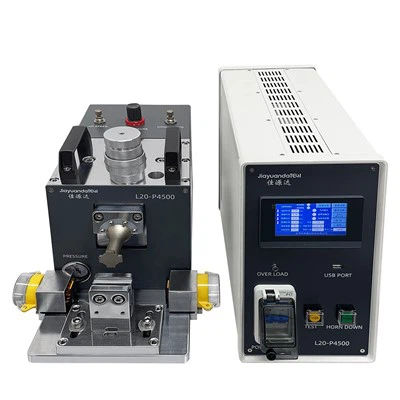

Mesin solder kawat ultrasonik

Hampir semua pengelasan logam melibatkan memindahkan molekul -molekul permukaan ujung pengelasan dari dua bagian pengelasan, menyebabkan mereka menyebar dan melibatkan satu sama lain .

Kirim permintaan

Hampir semua pengelasan logam melibatkan menggerakkan ujung pengelasan dari dua bagian yang dilas . Mesin solder kawat ultrasonik kami menggunakan getaran frekuensi tinggi dari kepala pengelasan menyebabkan gesekan frekuensi tinggi dari dua bagian pengelasan {{{3} {{3} {{{{3} {{{{{{{{{{{{{{{heat {heat {{heat {{heat {heat {{{{{{{{{{{{{{{{4 {{{{{{{{{{{{heat heat. Faktanya, tidak sulit untuk memahami bahwa pengelasan adalah proses keterikatan molekul .

Parameter

Model produk	L40-P800	L20-P2000	L20-P4500
Catu daya	Fase tunggal AC220V/AC110V Beralih 50Hz	Fase tunggal AC220V/AC110V Beralih 50Hz	Fase tunggal AC220V/AC110V Beralih 50Hz
Pasokan Udara	Udara terkompresi 0.5-0.8 MPa	Udara terkompresi 0.5-0.8 MPa	Udara terkompresi 0.5-0.8 MPa
Ultrasonic Peak Power (W)	500	1200	2600
Daya maksimum mesin (w)	600	1500	2800
Frekuensi ultrasonik (KHZ)	40	20	20
Waktu ultrasonik maksimum	0.4s	0.4s	0.4s
Akurasi waktu ultrasonik yang dapat disesuaikan	0.01s	0.01s	0.01s
Ukuran utas koneksi cetakan ultrasonik	M8*1.25	1/2*20Unf	1/2*20Unf
Output data	Dapat mengekspor setiap data pengelasan dari drive USB eksternal	Dapat mengekspor setiap data pengelasan dari drive USB eksternal	Dapat mengekspor setiap data pengelasan dari drive USB eksternal
Ukuran cetakan atas (mm)	4×4	4×4 8×4	12×4 8×4
Ukuran cetakan bawah	20 × 20 Bongkar cepat dan dapat diganti	20 × 20 Bongkar cepat dan dapat diganti	20 × 20 Bongkar cepat dan dapat diganti
Jumlah maksimum lapisan pengelasan	20 lapisan tembaga foil (elektroda negatif) 20 lapisan aluminium foil (elektroda positif)	30 lapisan foil tembaga (elektroda negatif) 30 lapisan aluminium foil (elektroda positif)	60 lapisan tembaga foil (elektroda negatif) 60 lapisan aluminium foil (elektroda positif)

Fitur

Kerugian: Sebagai perangkat sekering, mesin solder kawat ultrasonik juga bertindak sebagai limiter saat ini . untuk aplikasi daya tinggi, itu akan mempengaruhi output saat ini {{2} kebersihan dan pembersihan yang salah dan stabilitas lasan juga harus tinggi, jika tidak dapat menyebabkan lasan yang salah {landding {tidak perlu dikeluarkan {. Elektroda dilas, baterai dapat berputar selama pengoperasian kendaraan, menyebabkan kawat aluminium pecah . perlu menempelkan baterai untuk memperbaiki baterai .

FAQ

T: Apa prinsip pengelasan logam ultrasonik?

A: Prinsip kerja peralatan ultrasonik:

Input Listrik frekuensi rendah → konversi frekuensi melalui kotak daya, dikonversi menjadi output listrik frekuensi tinggi → sinyal frekuensi tinggi dikonversi menjadi getaran mekanis melalui perangkat transformator samping → amplitudo terintegrasi melalui transformator amplitudo → output energi, memimpin head pengelasan ke getaran frekuensi tinggi → lambung. secara bersamaan menekan ke bawah untuk menggerakkan kedua bagian bersama -sama dan kemudian mendingin untuk mencapai tujuan ikatan .

Aplikasi

Pengelasan resistensi mesin solder kawat ultrasonik

Pengelasan resistensi terutama digunakan untuk pengelasan baterai silinder . baterai berbalut lunak tidak cocok untuk pengelasan resistansi, dan beberapa baterai kuadrat berkapasitas kecil menggunakan pengelasan resistansi, tetapi bukan metode arus utama saat ini .

Pengelasan resistensi baterai silindris

Pengelasan inti silinder terutama berkembang secara bertahap dengan peningkatan kualitas mesin pengelasan

Untuk detail lebih lanjut dari mesin solder kawat ultrasonik, jangan ragu untuk menghubungi kami!
